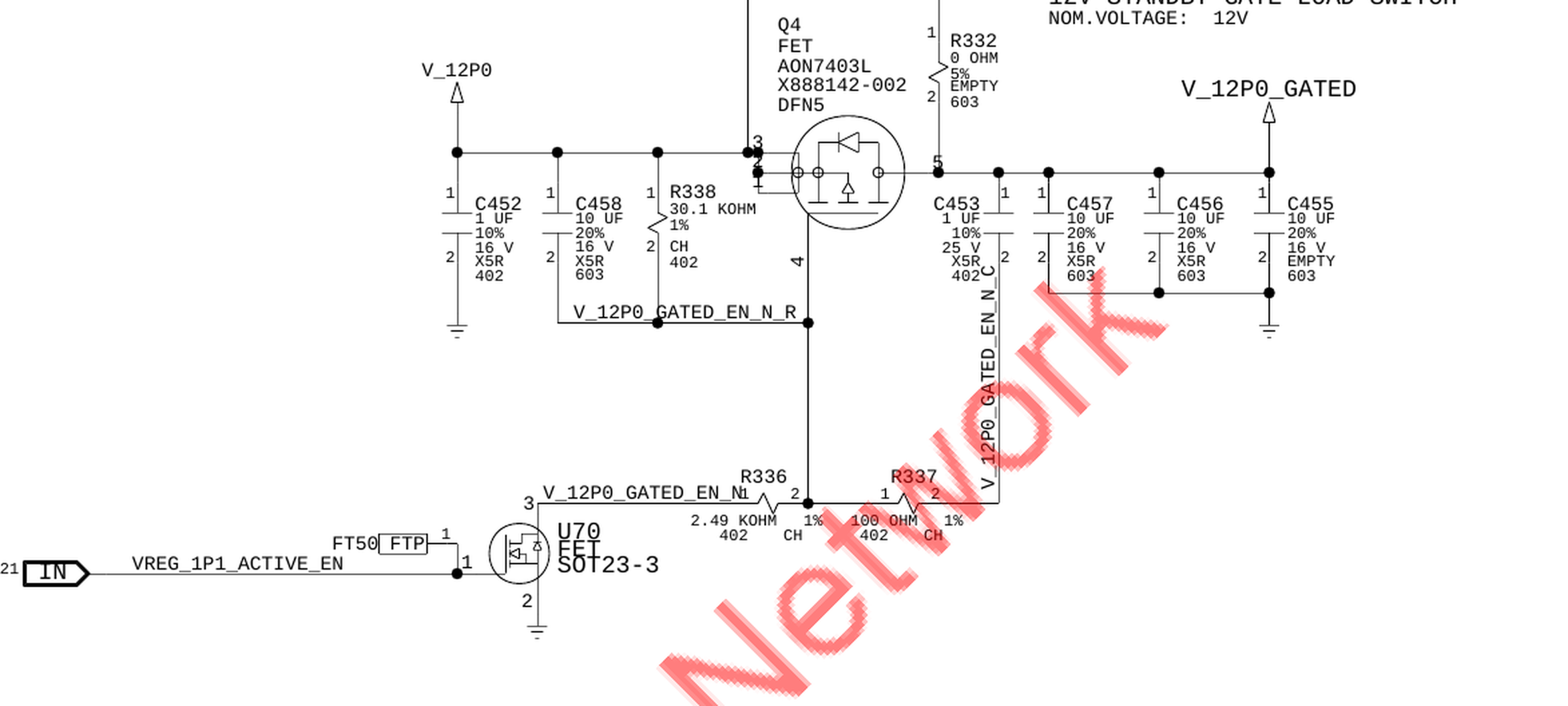

Nota: este artículo usa un recorte del esquemático de la Series S (Stockton) como referencia de banco, por decisión de Alex. Solo se publica el recorte necesario para la explicación, nada más.

El error exacto: enciende y se apaga al momento

Presionas el botón, la consola arranca —luz, ventilador, un amague de vida— y a los pocos segundos se apaga sola, como si alguien hubiera jalado el cable. La vuelves a encender y hace lo mismo: arranca y muere. No es que «no encienda nada», es que intenta encender y algo la tumba en el intento.

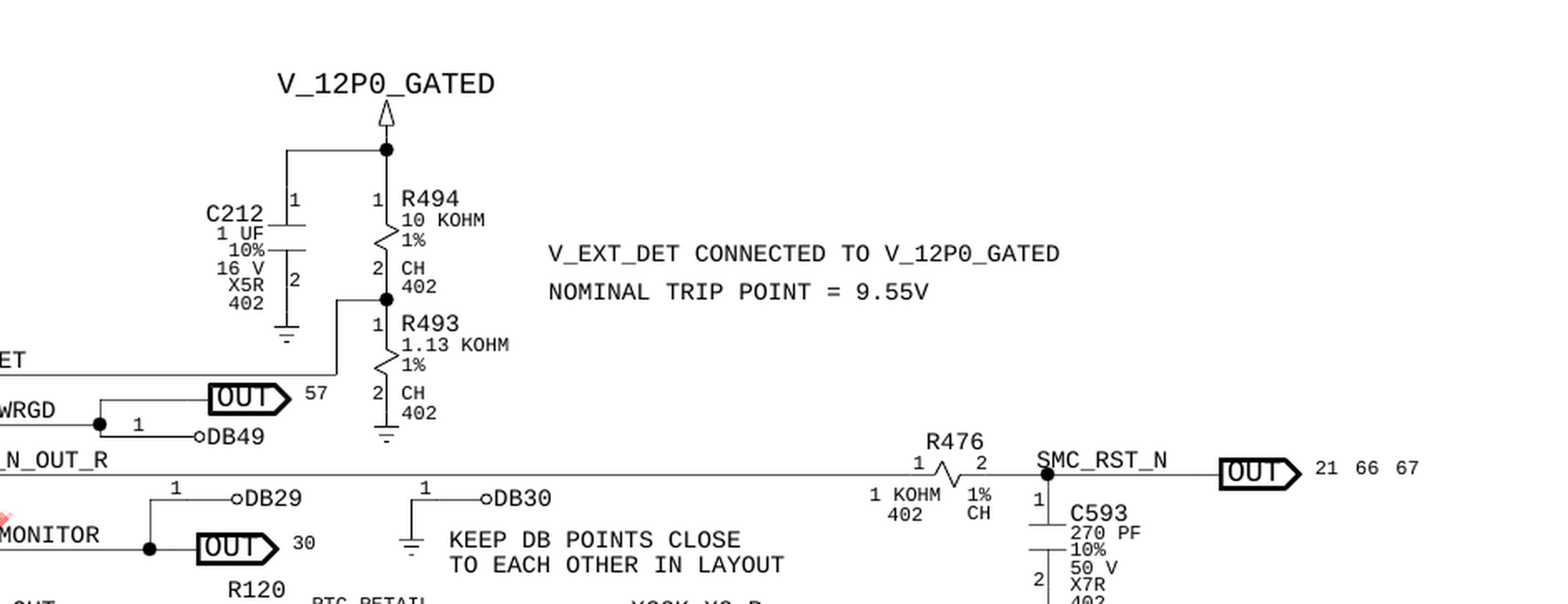

Ese «intenta y se apaga» no es casualidad: es la consola haciendo su chequeo de encendido y fallando. Durante el arranque, el southbridge verifica que el riel de 12V esté presente y estable. El riel conmutado V_12P0_GATED llega al southbridge por V_EXT_DET (pin G21) con umbral de 9.55V.

Síntomas del corto en el riel de 12V

• La consola enciende y se apaga a los pocos segundos, siempre igual.
• Olor a quemado cerca de la zona de poder.
• El riel de 12V marca casi cero ohmios a tierra con la consola desenchufada.
• Pads quemados o levantados en la zona del interruptor de 12V.

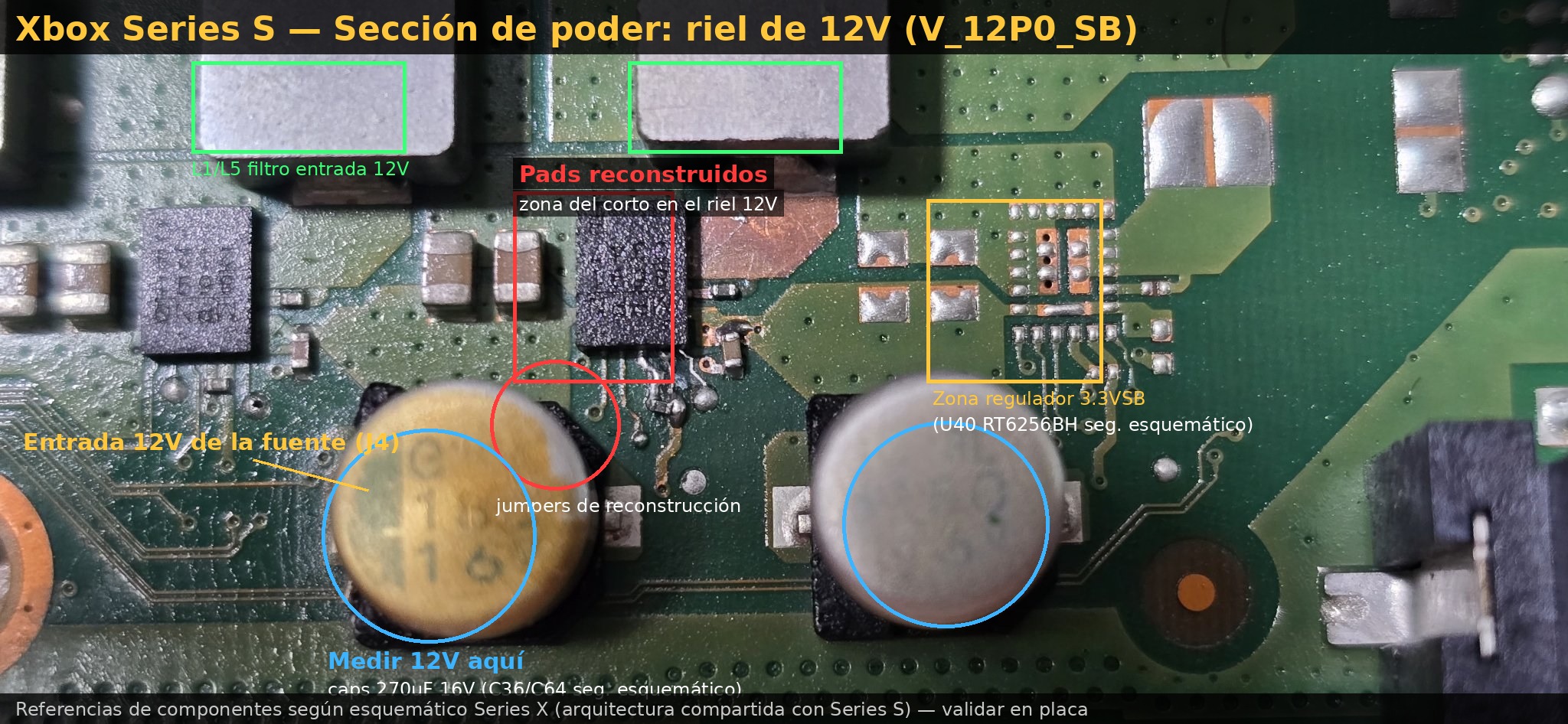

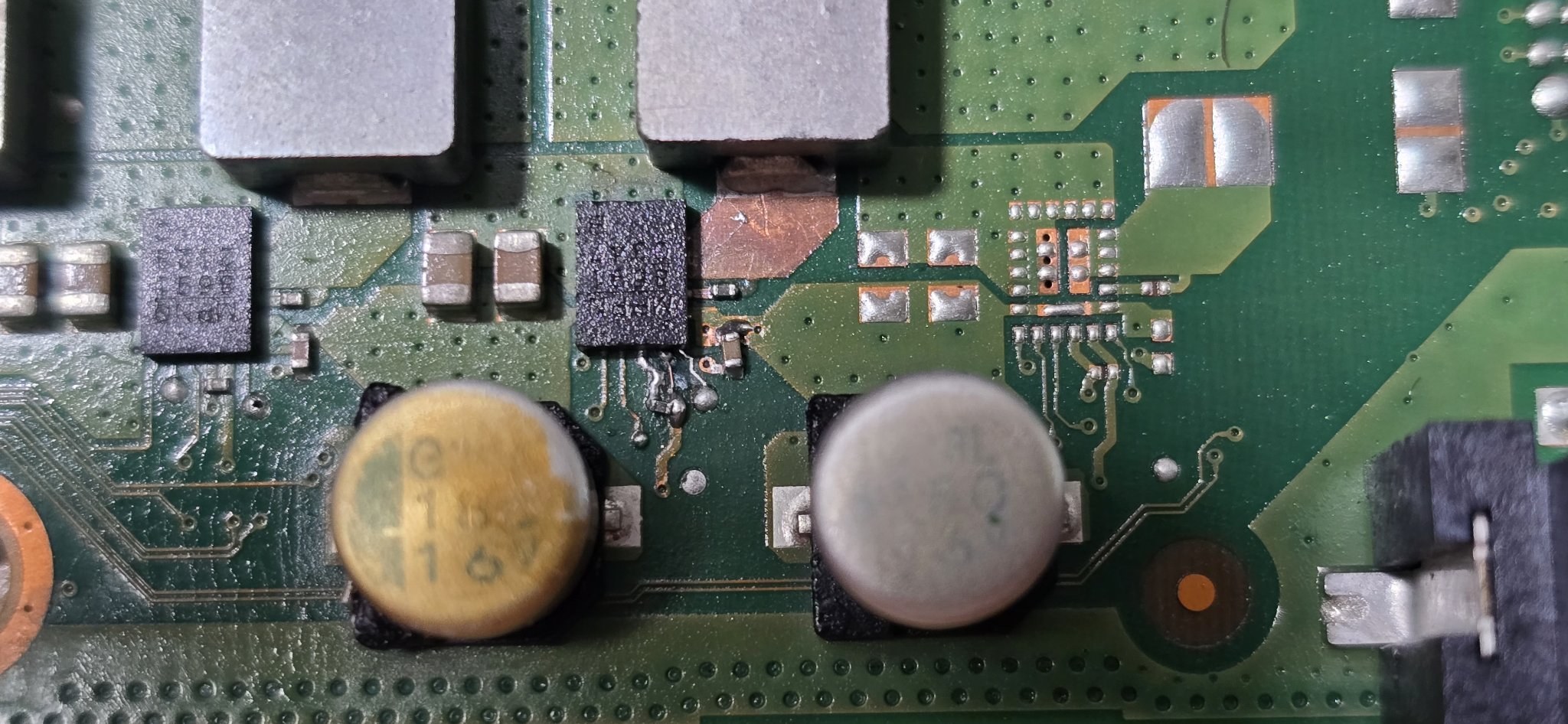

Cómo funciona el riel de 12V (explicación sencilla)

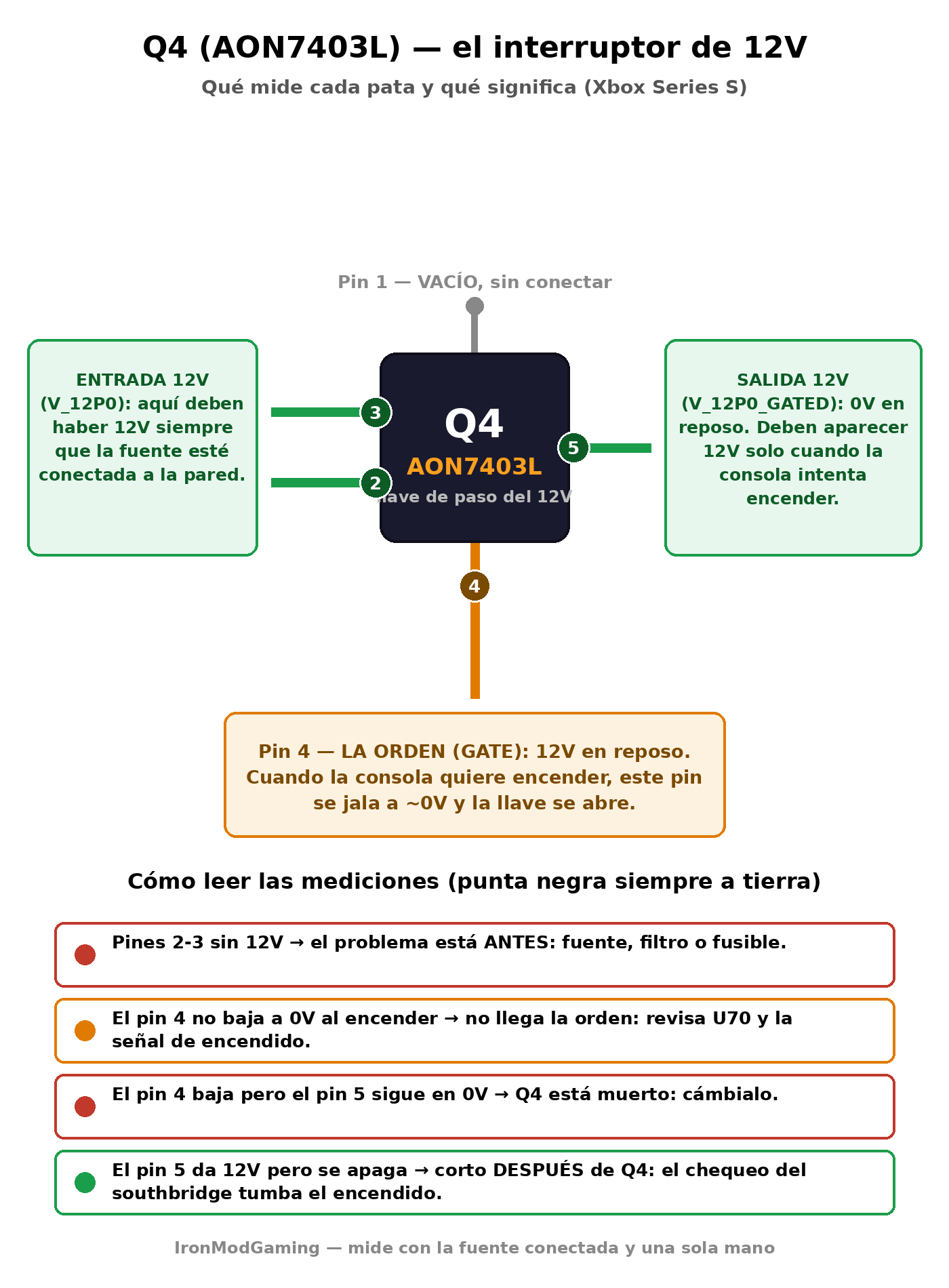

Piensa en el 12V como la tubería principal de agua de la consola. Q4 es la llave de paso (MOSFET AON7403L), U70 es la mano que la abre.

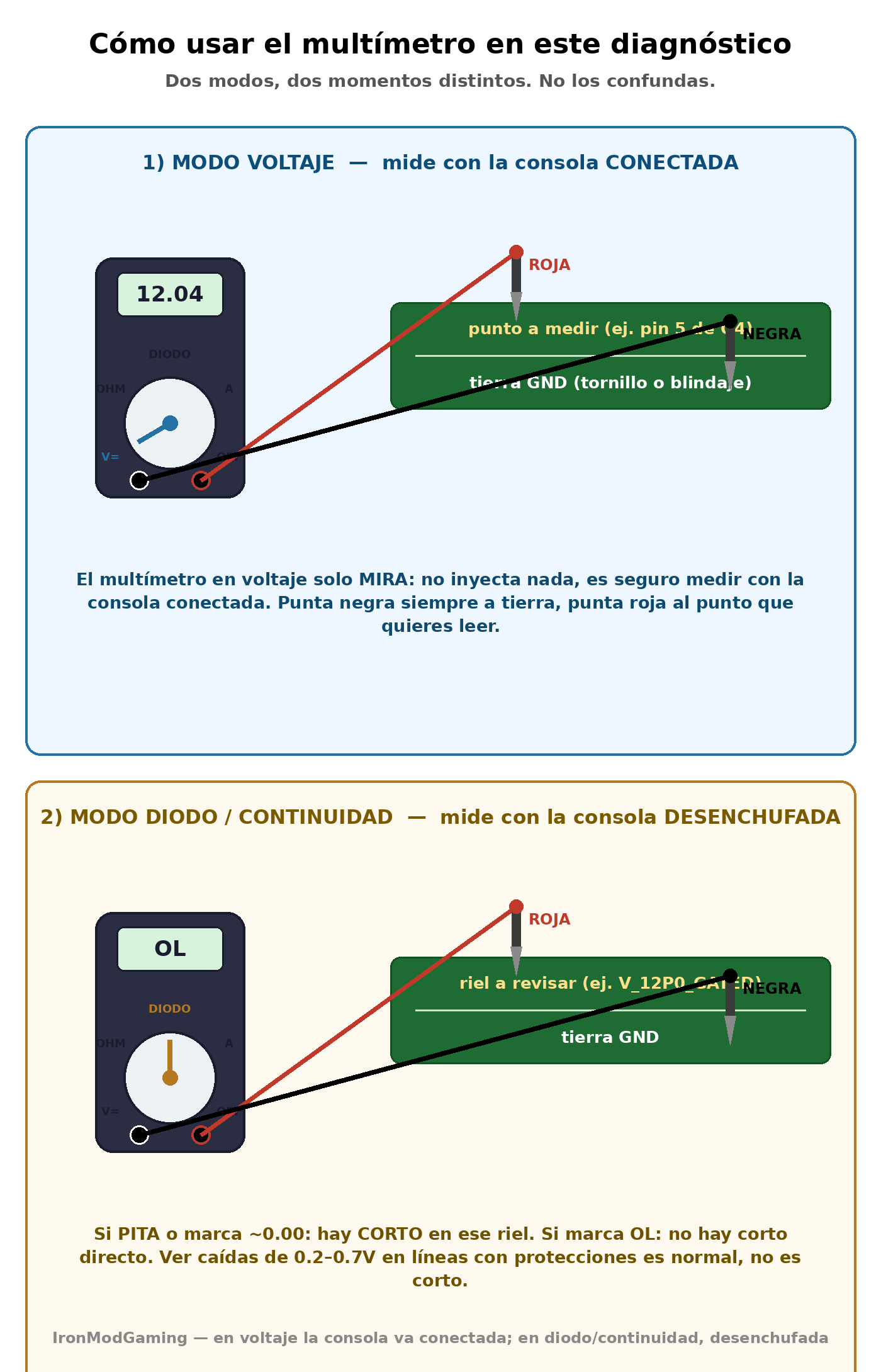

Cómo usar el multímetro

Modo voltaje: consola conectada. Modo diodo/continuidad: consola desenchufada.

Causas posibles

• Capacitor en corto en el riel de 12V. El sospechoso número uno.

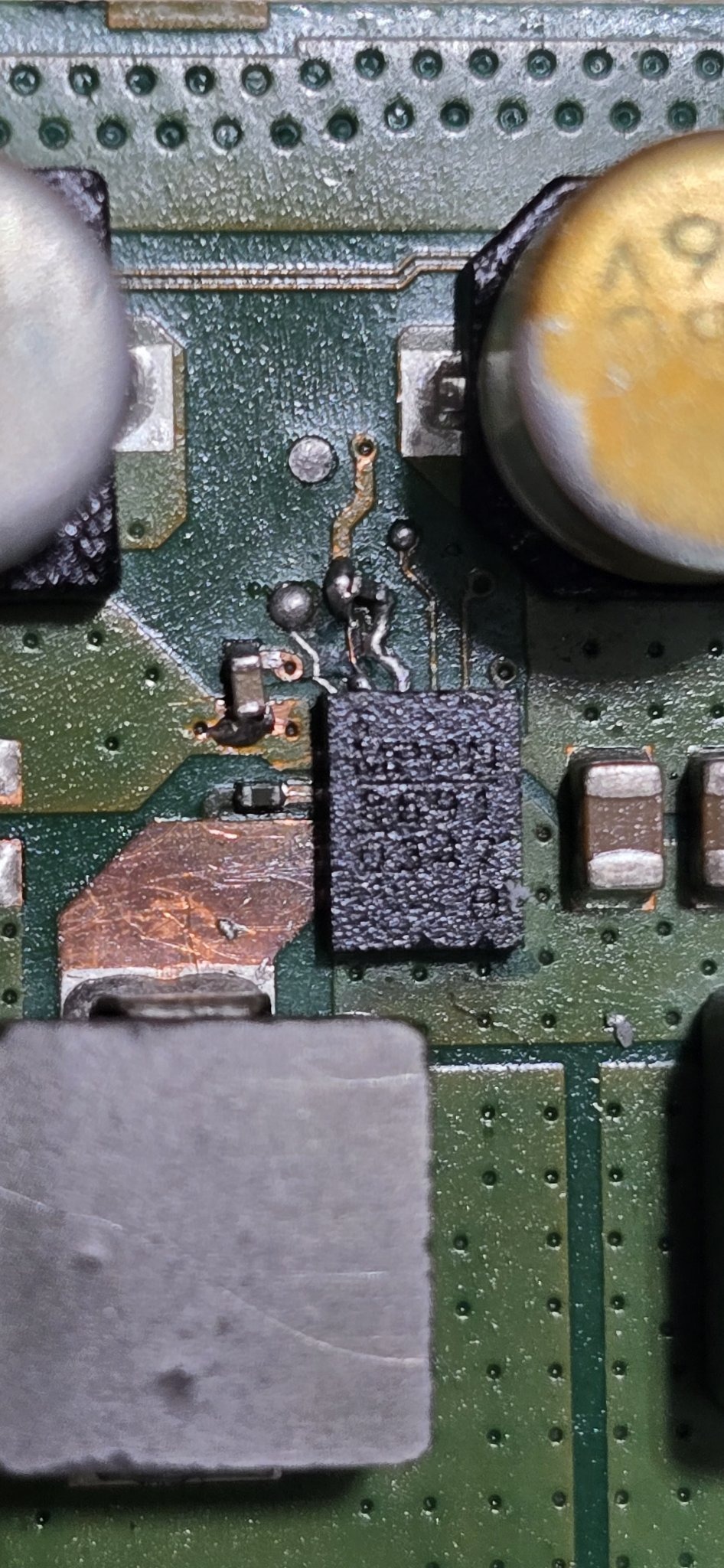

• Q4 (AON7403L) en corto. Se cambia, no se repara.
• Daño físico en pads/pistas. Reconstrucción con jumpers.
• Derrame de líquidos. Limpia con alcohol isopropílico antes de medir.

Diagnóstico paso a paso

1. Confirma el síntoma. 2. Mide 12V en C269. 3. Resistencia a tierra desenchufada. 4. Inyecta voltaje para encontrar el componente caliente. 5. Revisa pads antes de resoldar.

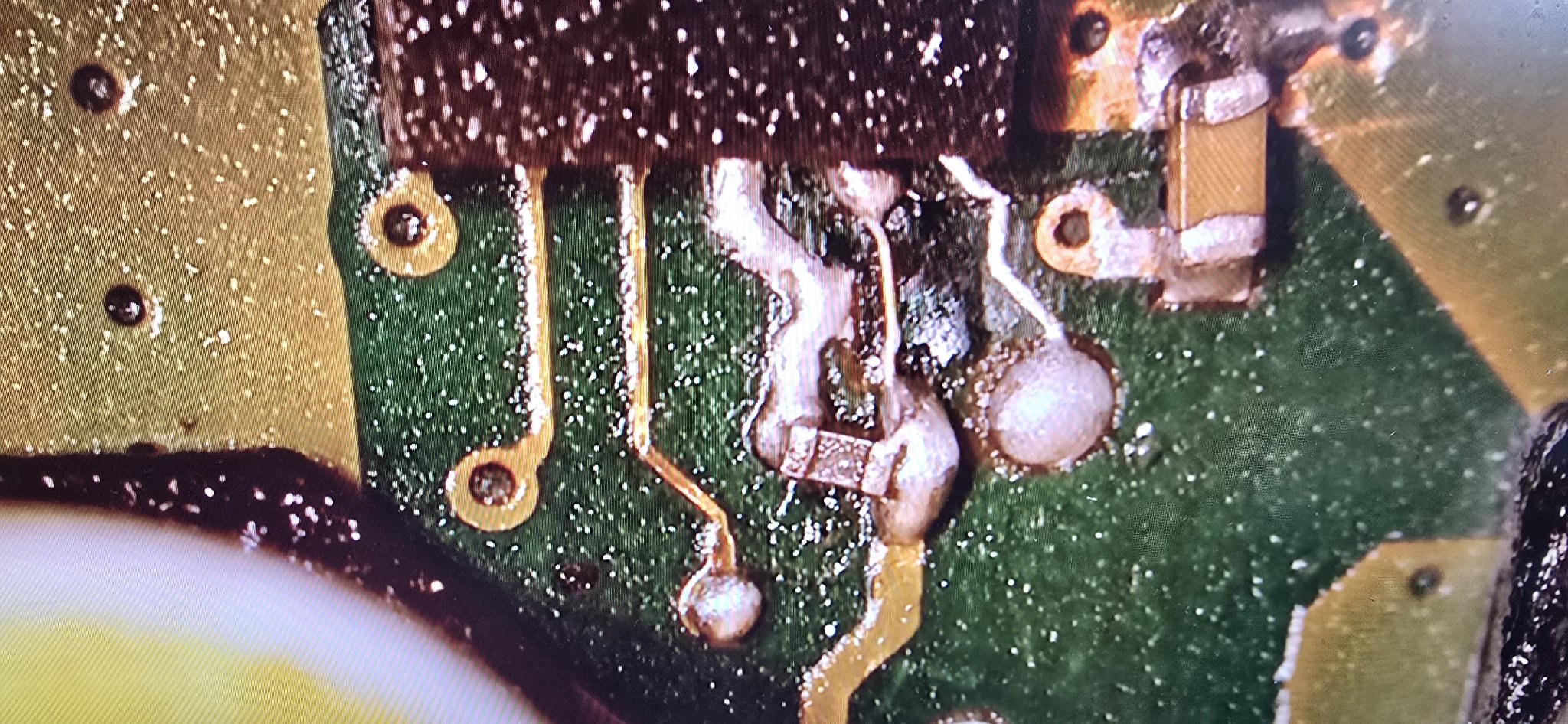

Solución: reconstrucción de pads

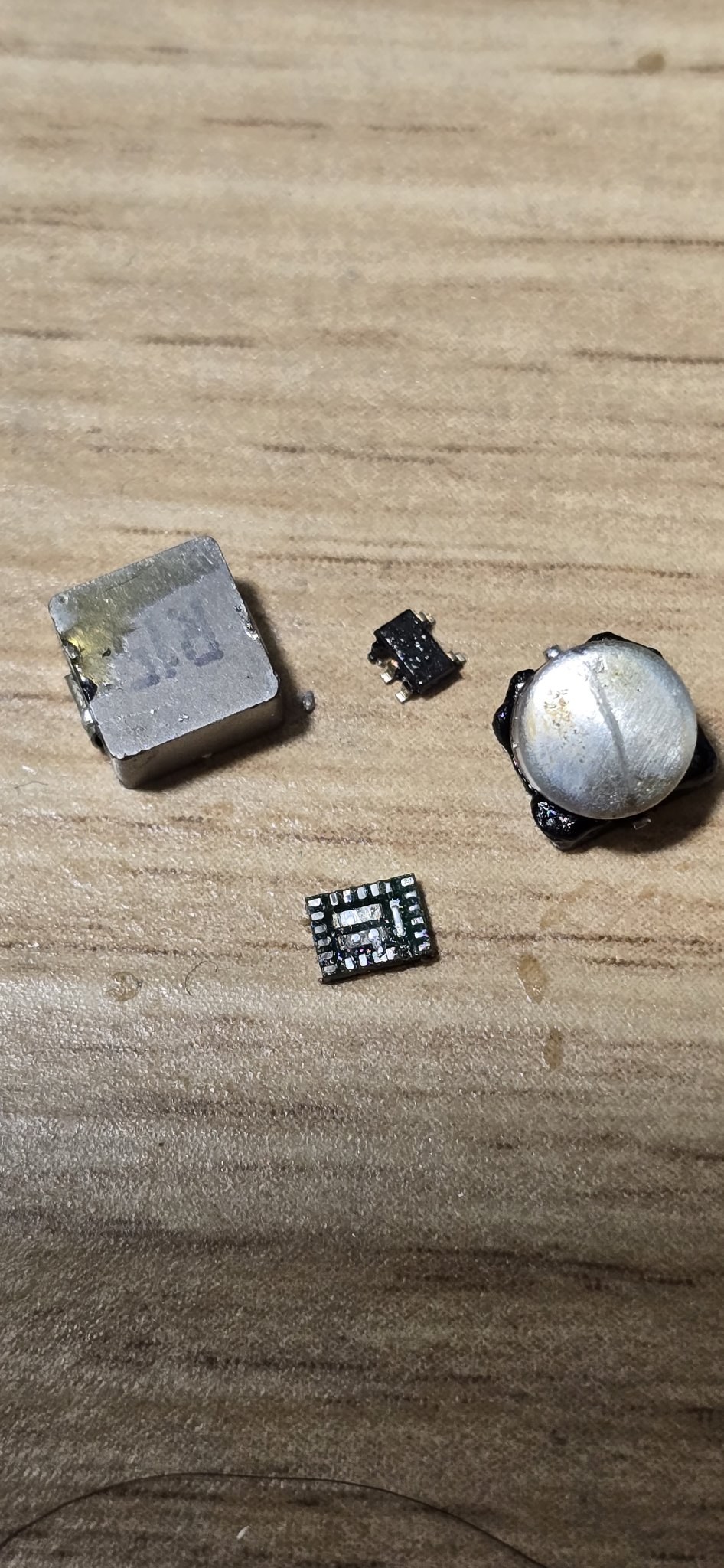

Retirar, limpiar, reconstruir con alambre fino, reponer componentes, verificar y probar.

Caso real del taller

Series S que encendía y se apagaba. Pads destruidos, reconstrucción con jumpers, consola volvió a encender.
