El problema: ni enciende ni carga
Hay una falla que llega al taller todas las semanas: la Nintendo Switch no enciende y no carga. La conectas al cargador y no pasa nada: sin LED, sin logo, sin respuesta. El cliente jura que «ayer funcionaba» y que «el cargador sirve».
La buena noticia: en la mayoría de los casos el problema está en la cadena de carga — el puerto USB-C, el fusible, el BQ24193 o el M92T36 — y se encuentra siguiendo un orden, con el multímetro y sin adivinar. Esta guía te lleva paso a paso por ese orden.
⚠️ Seguridad: mide en modo diodo con la batería desconectada; mide voltajes con el cargador conectado. No inyectes voltaje en un riel sin conocer su valor nominal.
Antes de empezar: lo que necesitas
- Multímetro con modo diodo y medición de voltaje DC.
- Cargador original de Nintendo Switch (15 V) o fuente de banco con USB-C PD.
- Microscopio o lupa y buena luz.
- Pinzas, flux y estaño.
- Estación de aire caliente y cautín de punta fina (para los reemplazos).
- Alcohol isopropílico y cepillo para limpiar el puerto.
💡 Tip de banco: en modo diodo, la técnica de esta guía es punta roja a tierra (GND) y punta negra al punto que mides. Todos los valores se toman así.

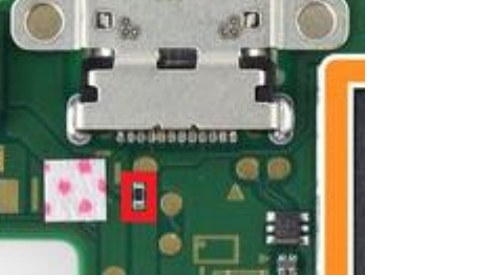

Paso 1 — El fusible del cargador USB
El primer sospechoso vive al lado del puerto USB-C: el fusible de la línea de carga. Su único trabajo es sacrificarse ante un pico de corriente. Si está abierto, a la consola no le llega nada del cargador: ni carga, ni enciende, ni responde.
Cómo medirlo: multímetro en modo continuidad, una punta a cada lado del fusible. Debe pitar y marcar 0 Ω. Si marca OL (abierto), el fusible está quemado.
📊 Dato clave: si el fusible se quemó, busca la causa antes de cambiarlo: puerto USB-C dañado, M92T36 en corto o un corto en la línea posterior. Cambiar el fusible sin revisar lo demás es invitar a que se queme otra vez.

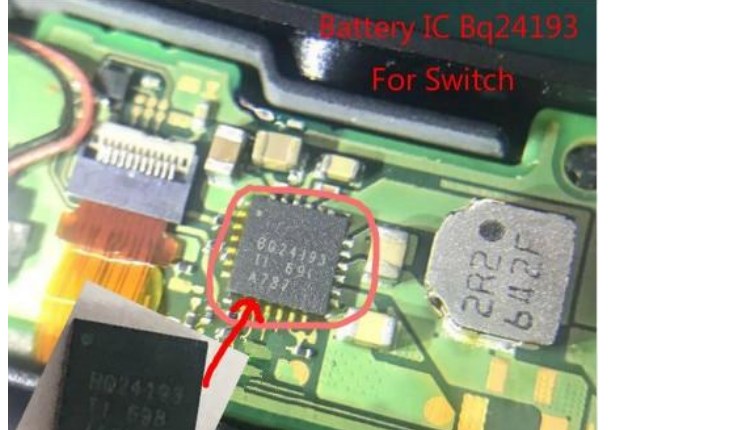

Paso 2 — El BQ24193: ¿la consola está cargando?
El BQ24193 es el encargado de gestionar la carga de la batería: toma lo que entrega el cargador y lo convierte en una carga segura para la celda. Con el cargador conectado, la consola debería empezar a consumir corriente: típicamente verás alrededor de 0.4 A, que va subiendo a medida que la batería acepta carga.
Si no hay consumo con el cargador conectado, el BQ o su entorno es el sospechoso: revisa que le lleguen sus voltajes de entrada y salida, y los componentes a su alrededor (fusible del paso 1 incluido).
⚠️ Ojo: no confundas «no carga» con «batería muerta». Una batería profundamente descargada puede tardar varios minutos en responder. Mide el voltaje de la batería por separado antes de culpar al BQ.
Paso 3 — Caza de cortos a tierra
Con la batería desconectada, mide en modo diodo los rieles principales a tierra (punta roja a GND, negra al riel). Un riel que marque cercano a 0 indica un corto a tierra.
- Identifica qué riel está en corto.
- Localiza el componente culpable: inyecta voltaje bajo con límite de corriente, o usa cámara térmica / alcohol para ver qué calienta.
- Retira el componente sospechoso y verifica que el corto desaparezca.
- Vuelve a medir el riel antes de energizar la placa.
💡 Tip de banco: si tienes una placa buena, compara: los valores de diodo varían entre revisiones (V1, V2, OLED y Lite no marcan igual).

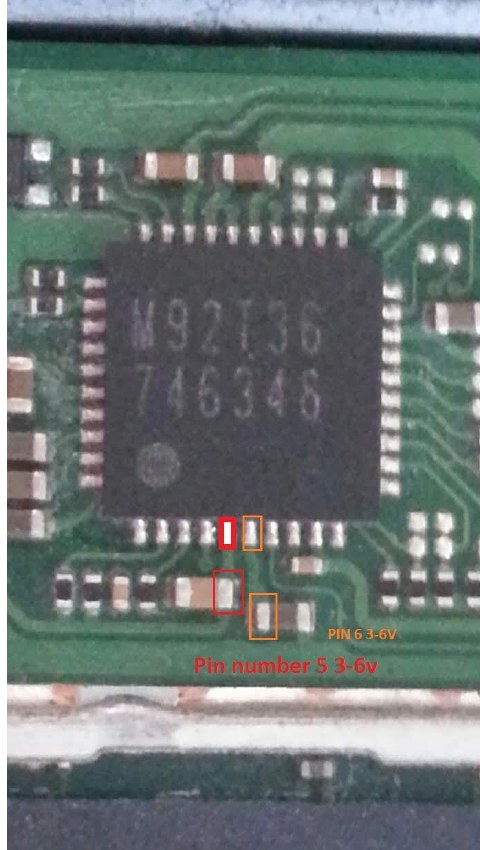

Paso 4 — El M92T36: el que negocia la energía
El M92T36 es el que habla con el cargador por USB-PD para que entregue 15 V. Si este chip falla, la consola no logra negociar: se queda pidiendo 5 V o directamente nada. Resultado: no carga y no enciende, aunque el resto de la cadena esté bien.
Es un chip que suele dañarse con cargadores de mala calidad, cables defectuosos o picos en el USB-C. Revisa sus alimentaciones y los componentes aledaños; si está en corto, el reemplazo se hace con aire caliente y buena técnica.
📊 Dato clave: síntoma típico del M92T36 dañado: la consola solo acepta 5 V lentos, o el cargador original no es reconocido.
Paso 5 — Flex de pantalla y de retroiluminación
Si la consola carga y enciende (se escucha el sonido, vibra, el dock la detecta) pero la pantalla se queda en negro, el problema ya no es la carga: revisa el flex de la LCD y el de retroiluminación. Conector mal asentado, flex roto o circuito de backlight dañado son los culpables habituales.
Mide el voltaje de retroiluminación en una pantalla sana como referencia y compáralo con la consola en falla.
⚠️ Advertencia: desconecta la batería antes de tocar los flex. Los conectores de la pantalla son delicados y un corto ahí sale caro.
Paso 6 — Enciende pero no da imagen
Consola que enciende (carga y energía correctas) pero sin imagen ni en la LCD ni en el dock: la cadena de carga ya quedó descartada. Revisa el circuito de video, los pines de video del puerto USB-C (modo dock) y, en última instancia, el SoC. Este escenario queda fuera del alcance de esta guía de carga, pero se incluye para que el árbol de diagnóstico quede completo.

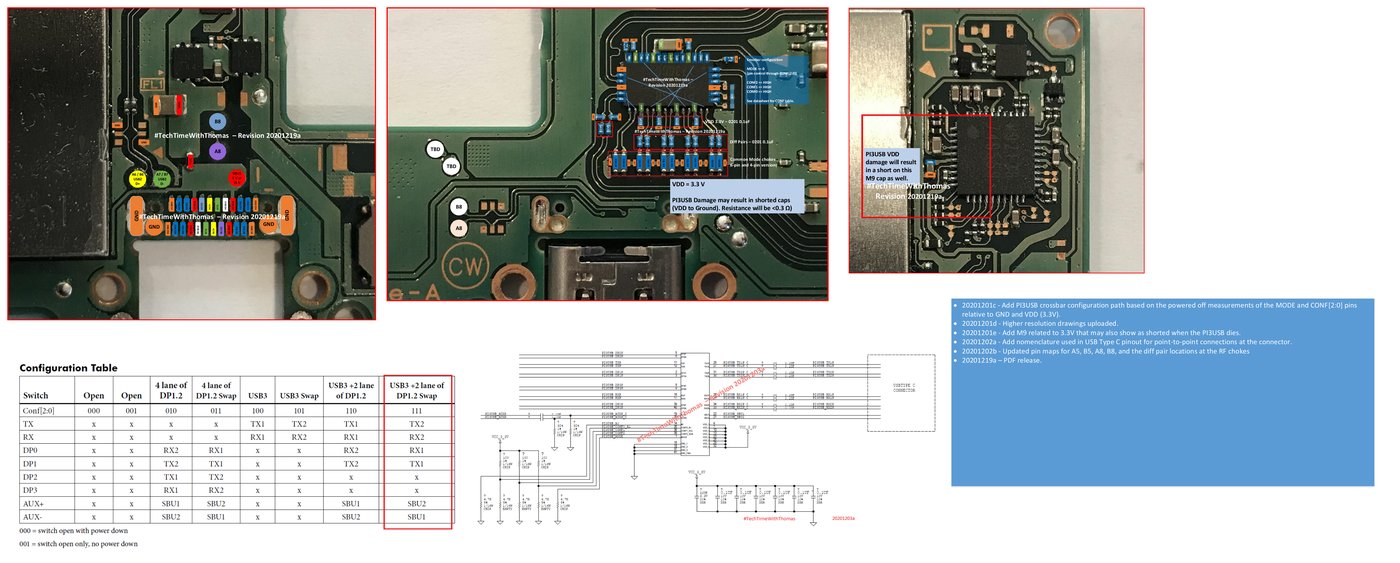

Puntos alternativos de medición del USB-C
Cuando el puerto USB-C está dañado o no deja medir con comodidad, estos puntos alternativos permiten tomar las mismas lecturas en otro lugar de la placa. Diagrama de Thomas.
💡 Tip de banco: úsalos también para confirmar: si el valor en el pin del puerto y en el punto alternativo no coinciden, hay una pista rota entre ambos.
Notas de banco
- Limpia el puerto USB-C primero: la pelusa y la suciedad causan la mitad de los «no carga» que llegan al taller.
- Prueba siempre con el cargador original de 15 V antes de abrir la consola.
- En modo diodo: roja a tierra, negra al punto. Anota tus valores y compáralos con una placa buena.
- Si el M92T36 está en corto, revisa también el puerto: suelen morir juntos.
- Después de reemplazar el fusible, verifica el consumo con el cargador conectado antes de entregar.
Validación técnica pendiente
Esta guía se publica para revisión del taller. Los siguientes puntos están pendientes de validación en banco:
- Confirmar en banco los valores exactos de diodo del riel principal en V1, V2, OLED y Lite.
- Verificar el consumo típico de carga con batería sana en cada revisión de placa.
- Confirmar el comportamiento del BQ24193 con batería profundamente descargada.
- Validar los puntos alternativos del USB-C en placas OLED.
- Confirmar si el procedimiento del M92T36 aplica igual en la Switch Lite.
- Medir el voltaje de retroiluminación en una LCD sana como valor de referencia.
- Verificar el tiempo de respuesta de carga tras reemplazar el fusible.
- Confirmar la lista de componentes aledaños al BQ24193 que más fallan.
- Validar el diagnóstico diferencial entre M92T36 dañado y puerto USB-C dañado.
- Revisar y corregir la redacción final con el material fuente a la vista.
