PS4 con luz azul o sin encendido: diagnóstico por UART paso a paso

Puntos UART y GND señalados sobre una placa de PlayStation 4
Índice de la guía (toca para ver)
  • Qué es el UART y para qué sirve
  • Lo que necesitas
  • Paso 1: Leer la NOR
  • Leer sin desoldar (opcional)
  • Validar los dumps
  • Paso 2: Activar el flag UART con Wee Tools
  • Paso 3: Soldar cables TX/RX/GND
  • Paso 4: Leer el log de arranque
  • Tabla de errores UART
  • Cómo se ve un arranque sano
  • Advertencias
  • Créditos
  • Alcance e interpretación de los registros

Qué es el UART y para qué sirve

El UART (Universal Asynchronous Receiver-Transmitter) es un puerto serial de depuración presente en la placa base de la PS4. Cuando se activa, la consola envía por ese puerto el log de arranque en vivo, línea por línea, desde que recibe alimentación hasta que el sistema termina de cargar.

En una PS4 con luz azul pulsante o que no enciende, el log puede ayudar a localizar la etapa donde se interrumpe el arranque. Leer ese registro convierte un diagnóstico a ciegas en una lectura directa: en lugar de adivinar entre fuente, APU o memorias, ves el último mensaje del firmware y sabes dónde mirar.

Lo que necesitas

  • PS4 Wee Tools de Andy_maN: github.com/andy-man/ps4-wee-tools
  • Programador CH341A para leer y escribir la memoria flash NOR
  • Conversor USB-TTL de 3.3V para recibir la señal serial en el PC
  • Estación de soldadura, estaño y cable fino
  • Un programa de terminal serial (PuTTY, Tera Term o similar)
  • Adaptador WSON8 para los modelos CUH-12XX, Slim y Pro, o adaptador SOP de 16 pines para CUH-10XX y CUH-11XX: sirven para conectar el chip NOR al programador según el encapsulado de cada placa
  • NeoProgrammer o AsProgrammer como programas alternativos para leer y escribir la NOR si prefieres no usar el software del CH341A
  • Fuente de alimentación externa de 3.3V (opcional): permite alimentar el chip NOR durante la lectura sin desoldarlo de la placa
PS4 Wee Tools de Andy_maN
PS4 Wee Tools de Andy_maN — la herramienta central para activar UART y diagnosticar la NOR. Imagen: github.com/andy-man/ps4-wee-tools

Paso 1: Leer la NOR (respaldar dumps originales)

Antes de modificar nada, lee la memoria flash NOR de la placa con el programador CH341A y guarda al menos dos copias del dump original en lugares distintos. Compara ambas lecturas para confirmar que el volcado es íntegro.

Leer sin desoldar (opcional)

Es posible volcar el contenido del chip NOR sin retirarlo de la placa: se conecta al programador mediante cables, pero el pin VCC no se une al programador; en su lugar, el chip se alimenta con una fuente externa de 3.3V. De este modo el programador solo se encarga de la comunicación de datos mientras la alimentación la aporta la fuente independiente.

Si prevés realizar varias lecturas o escrituras sobre el mismo chip, conviene evitar el desoldado: cada ciclo de calor y manipulación aumenta el riesgo de levantar pads o dañar pistas, así que mantener el integrado en su sitio protege la placa a largo plazo.

Fuente: Repair Wiki (Guía de detección de fallos en PlayStation 4 con UART).

Validar los dumps

No basta con leer la NOR una sola vez: realiza al menos dos lecturas y compara los archivos resultantes con la opción de comparar archivos de PS4 Wee Tools. Si ambos dumps son idénticos, la lectura es repetible; comprueba también tamaño e integridad, porque la igualdad no garantiza un contenido válido; cualquier diferencia indica un volcado inestable que conviene repetir.

Después, verifica la integridad del dump desde Herramientas adicionales – Validación base y estadísticas de entropía en Wee Tools. Esta comprobación ayuda a detectar volcados corruptos o incompletos antes de modificar nada.

Conserva siempre las copias originales con nombres claros que las identifiquen (modelo, fecha, número de serie). La NOR guarda información única de cada consola, así que un dump bien archivado es tu única red de seguridad si algo sale mal.

Fuente: Repair Wiki (Guía de detección de fallos en PlayStation 4 con UART).

Paso 2: Activar el flag UART con Wee Tools

Abre tu dump en PS4 Wee Tools y activa el flag de UART. La herramienta modifica el byte correspondiente para habilitar la salida de depuración por el puerto serial. Graba el dump modificado de vuelta en la NOR y verifica la escritura volviendo a leer y comparando el contenido.

Una vez grabado el dump modificado, se recomienda emplear estaño con plomo: funde a menor temperatura y fluye mejor, así que las uniones resultan más sencillas de rehacer y cualquier intervención posterior sobre el chip costará menos trabajo.

Paso 3: Soldar cables TX/RX/GND

Suelda tres cables a los puntos UART de la placa: TX (transmisión), RX (recepción) y GND (tierra). En el conversor USB-TTL cruza las líneas: el TX de la consola va al RX del conversor y el RX de la consola al TX del conversor. Trabaja siempre con la consola desconectada de la corriente mientras sueldas.

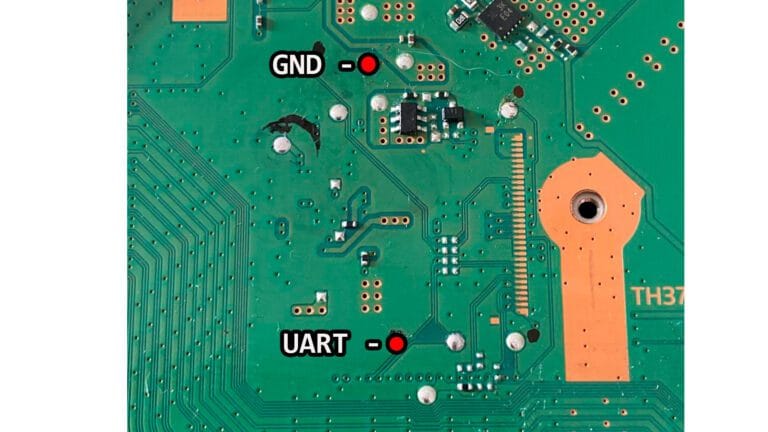

Puntos UART en placa de PS4 Slim
Puntos UART en placa de PS4 Slim. Imagen de referencia: repair-fix.pp.ua

Paso 4: Leer el log de arranque

Conecta el conversor USB-TTL al PC, abre tu terminal serial con la velocidad correspondiente al UART de PS4 y enciende la consola. Verás el log de arranque en vivo. Anota la última línea antes de que el registro se detenga: ese mensaje orienta las comprobaciones y debe interpretarse con el registro completo y el estado de la placa.

Tabla de errores UART

Mensajes habituales del log y su interpretación para orientar la reparación:

Registro Uso en diagnóstico
DCT, carga de CoreOS o bucles de inicialización Conservar el log completo y comprobar contexto, versión y etapa. No reemplazar toda la RAM o el APU por una línea aislada.
Claves, identificadores o validación de datos Comprobar el respaldo original y la documentación de la versión de la herramienta antes de modificar.
Ausencia de salida UART Revisar habilitación, puntos, tensión lógica, adaptación y configuración del terminal; no demuestra por sí sola CPU muerta.

Cómo se ve un arranque sano

Para saber si un log muestra un problema, conviene conocer primero el aspecto de un arranque correcto. En una consola sana, las primeras líneas del registro suelen incluir la versión del secure loader, los mensajes de inicialización de AGESA, los tiempos de SAMU y los mensajes de arranque de FreeBSD, en ese orden aproximado y sin detenerse ni repetirse.

Guarda una captura de un arranque sano como referencia de comparación: cuando una consola falla, contrastar su log con este patrón normal permite localizar con rapidez el punto exacto donde la secuencia se interrumpe.

Fuente: Repair Wiki (Guía de detección de fallos en PlayStation 4 con UART).

Advertencias

Respalda la NOR antes de modificarla. Los datos de la flash son únicos por consola: claves, calibraciones y emparejamientos no se pueden regenerar. Si la NOR se corrompe y no tienes un dump original válido, la placa queda inservible y no hay vuelta atrás.

Videos de referencia

Estos videos complementan la guía con demostraciones prácticas del diagnóstico por UART en PS4.

Diagnóstico PS4 luz azul método UART

Por ModGames44. Video en español que muestra el diagnóstico de luz azul con el método UART paso a paso.

PS4 SLIM BLUE LIGHT OF DEATH Fixed using UART Method

Por GAME CLINIC. Reparación de BLOD en PS4 Slim usando el método UART.

PS4 UART Installation

Por MODDED WARFARE. Tutorial de instalación física del UART en PS4 (conexión TX/RX/GND).

Créditos

  • Andy_maN — creador de PS4 Wee Tools
  • BetterWayElectronics / Andrew Paul — pinout del UART
  • Repair Wiki — fuente de la guía (Guía de detección de fallos en PlayStation 4 con UART)
  • GAME CLINIC — canal de YouTube con reparaciones usando el método UART: https://www.youtube.com/@GameClinicSRL

Alcance e interpretación de los registros

La guía explica el uso del registro para plantear comprobaciones. No ofrece una tabla universal código→componente ni certifica una reproducción propia de todos los casos. Conserva datos originales y contrasta cada mensaje con la revisión y versión correspondientes.

Qué guía utilizar para preparar la NOR

Esta página se centra en capturar e interpretar el registro UART. Para el procedimiento de lectura y preparación física de una SAA-001 utiliza la guía específica de NOR. No extrapoles su adaptador o tensión a otra memoria.

Consulta el repositorio de PS4 Wee Tools para funciones y versiones. Dos dumps iguales no sustituyen la verificación de formato e integridad, y una copia de otra consola no reemplaza los datos propios.

Para continuar el diagnóstico puedes leer y preparar la NOR de una PS4 SAA-001 o diferenciar una falla de lectora en PS4 Fat. Comprueba siempre el modelo y la revisión descritos en cada guía.
