Origen y alcance: caso de terceros atribuido en las imágenes a Tahar Ismail. IronModGaming lo documenta como bypass temporal a partir de material compartido por la comunidad; no es una reparación reproducida por nuestro taller ni una solución para toda PS4 que rechace discos. Los créditos de las imágenes se conservan.
Este es uno de esos casos que llegan desde la comunidad y valen oro para el banco de trabajo. El técnico Tahar Ismail compartió en el grupo de Facebook Game Console Repair Legion el diagnóstico de una PS4 Fat modelo CUH-1004A cuya unidad de disco óptico dejó de aceptar discos por completo. El hallazgo fue eléctrico, no mecánico: faltaban los 12V en la zona del motor de la unidad. Aquí va el resumen del caso, con su solución y las preguntas que el autor dejó abiertas.
El síntoma
La consola encendía y operaba con normalidad, pero al acercar un disco a la ranura la unidad no lo aceptaba: el mecanismo de carga no tragaba el disco y el motor de la unidad no giraba en absoluto. No se trataba de una lente sucia ni de un problema de lectura: el motor que mueve el mecanismo de la unidad de Blu-ray estaba completamente muerto, sin el más mínimo intento de movimiento.
Cuando el motor no gira ni siquiera un poco, la sospecha cambia de lo mecánico a lo eléctrico: si el circuito del motor no recibe su alimentación, no hay movimiento que valga, por más que el mecanismo esté sano.
El diagnóstico: los 12V perdidos
Siguiendo la alimentación del circuito, Tahar midió en un capacitor cercano al IC del motor del BD (el chip que controla el motor de la unidad de Blu-ray) y encontró el problema: ahí no llegaban los 12V. Ese capacitor debía tener 12V y estaba en cero.
El rastreo de la línea mostró que el voltaje debía venir desde el fusible de esa alimentación hasta el capacitor, y en algún punto del camino la conexión se había interrumpido. Sin esos 12V, el IC del motor no podía energizar el mecanismo: de ahí que la unidad no aceptara discos y que el motor no girara en absoluto.
Bypass temporal: jumper del fusible al capacitor

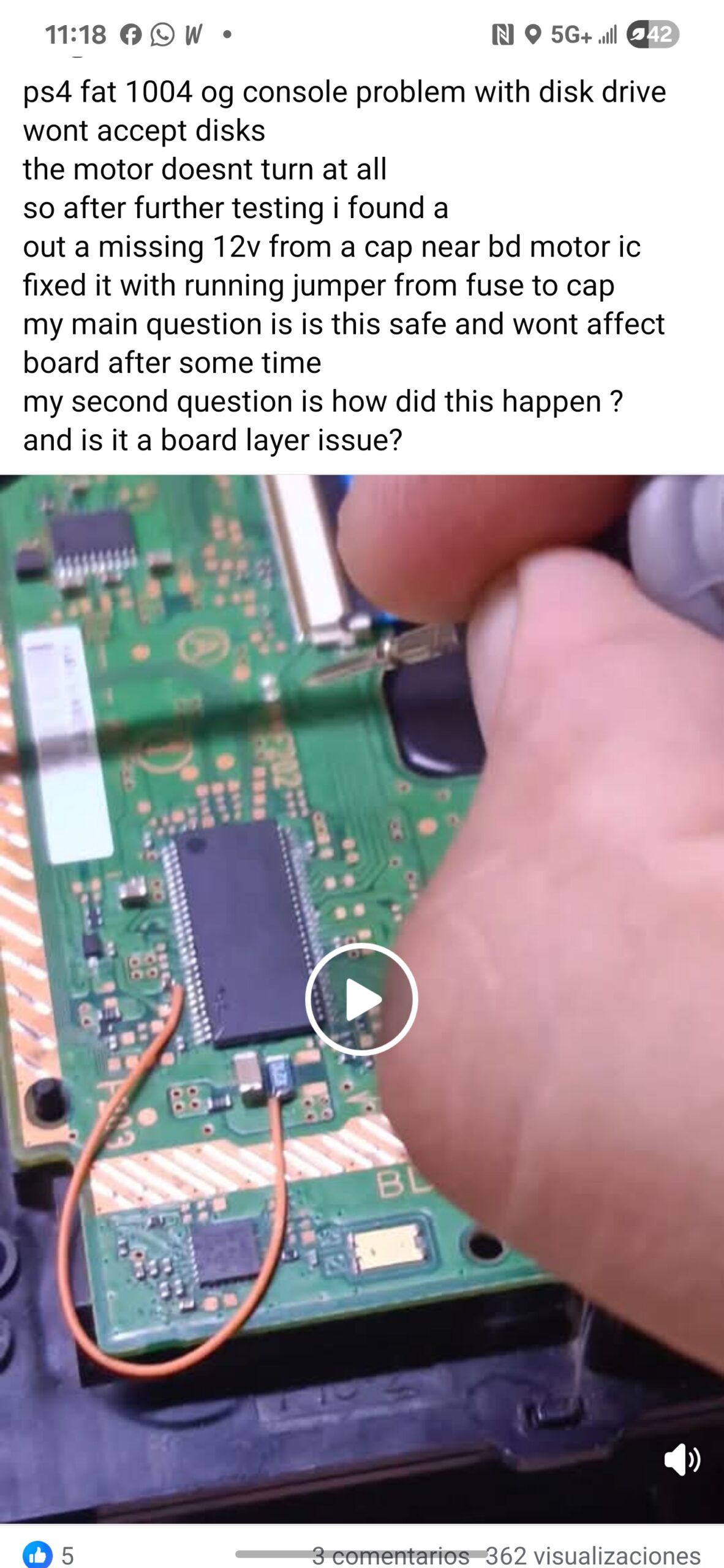

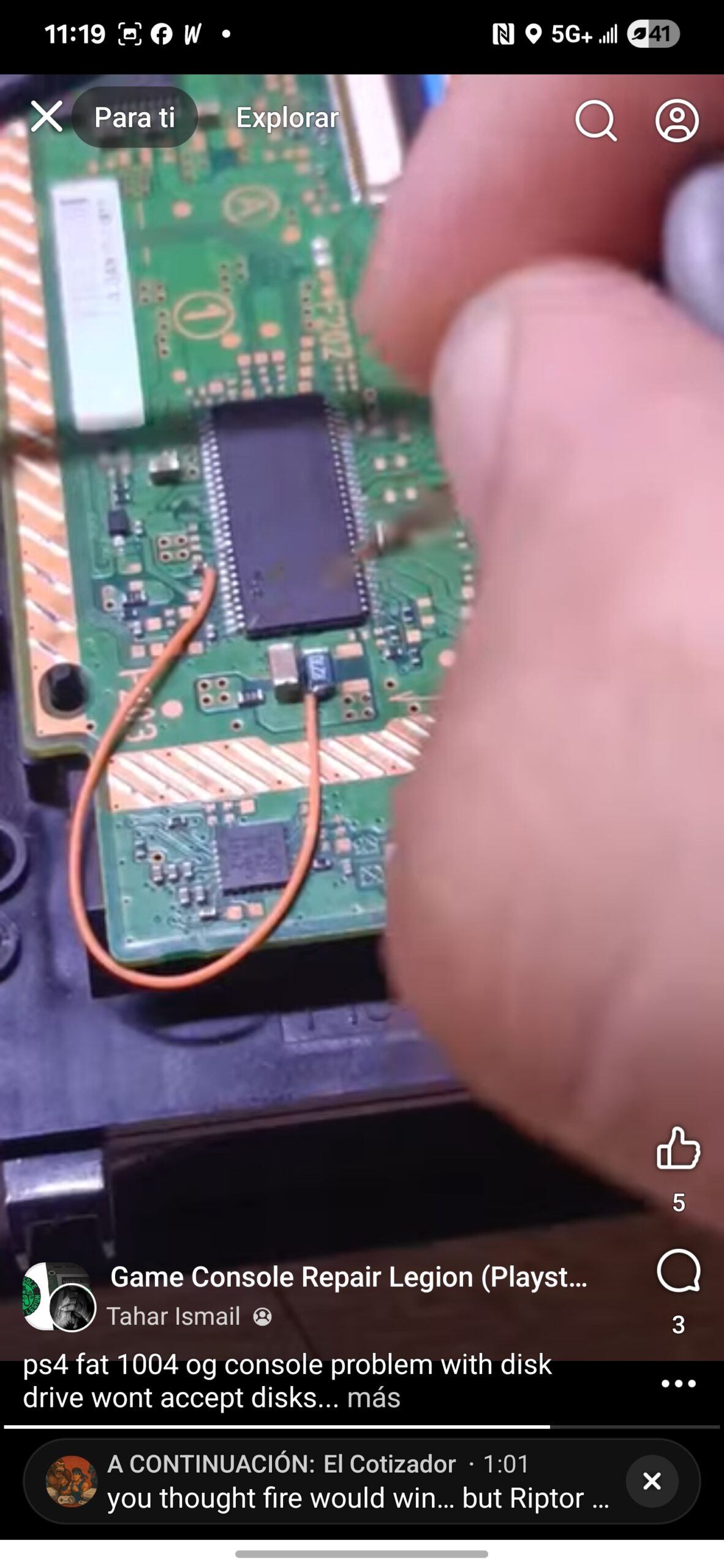

En el caso compartido se utilizó como solución temporal: un puente (jumper) con alambre desde el fusible hasta el capacitor afectado, devolviendo los 12V a la línea del motor. Con el voltaje restaurado, la unidad volvió a aceptar discos y el motor giró con normalidad.
La imagen no permite dar por comprobadas todas las condiciones eléctricas ni la durabilidad. Antes de reproducir el puente hay que identificar ambos extremos en la misma revisión y determinar si se conserva el fusible y cualquier elemento de protección o control de esa línea. No debe interpretarse como autorización para unir cualquier punto de 12 V con el motor.


Advertencia: no puentees sin entender el porqué
⚠️ Advertencia: verifica por qué se perdió el voltaje antes de puentear. Un jumper devuelve los 12V, pero no explica por qué desaparecieron. Antes de tender el puente, comprueba que el fusible esté sano, mide que la línea no tenga cortos a tierra y revisa visualmente la zona en busca de pistas quemadas, corrosión o daño previo. Si el fusible se abrió, algo lo provocó: puentear sobre una causa sin resolver puede quemar el IC del motor, dañar más pistas o dejar una reparación que falle al poco tiempo. El puente restaura el voltaje; el diagnóstico previo permite decidir si el montaje es adecuado para esa placa.
Preguntas abiertas del caso
El propio autor dejó tres preguntas sobre la mesa, y vale la pena recogerlas porque son las que separan un apaño de una reparación profesional:
- ¿Es seguro a largo plazo? No disponemos de seguimiento documentado de este montaje. Se conserva como referencia temporal; la solución final depende de localizar y resolver la interrupción de alimentación sin anular protecciones.
- ¿Cómo ocurrió? Las hipótesis van desde una sobrecorriente anterior que abrió la pista, hasta corrosión, daño por calor o una intervención previa en la zona.
- ¿Es un problema de las capas de la placa? Es una posibilidad real: si la alimentación viajaba por una capa o vía interna, el daño puede ser invisible desde fuera, y la única pista es la medición: 12V en el fusible, 0V en el capacitor.
Si te has topado con este mismo fallo en una PS4 Fat, deja tu experiencia en los comentarios: entre todos se cierra el caso.
Si además existe una falla de arranque distinta del problema de lectora, puedes diagnosticar una PS4 que no termina de arrancar o preparar una lectura de NOR en SAA-001. Estas guías de arranque no sustituyen las comprobaciones de alimentación y mecánica de la lectora. Comprueba el modelo y la revisión descritos en cada una.
