Nintendo Switch 2 sin encendido: reemplazo del controlador USB-C CP10359AT por CYPD6228 programable

Nintendo Switch 2 con el soporte abierto y los dos Joy-Con separados
📋 Índice de la guía (toca para ver)
  • El problema: Switch 2 sin encendido
  • Diagnóstico: 43 Ω en el riel CSP-CSN
  • El culpable: CP10359AT
  • La solución: CYPD6228-96BZXI programable
  • Programación y negociación: el resultado descrito en el caso
  • Programación por SWD
  • Programador utilizado: MiniProg3 de Infineon
  • Procedimiento: leer y grabar el firmware
  • Resultado: 15 V y arranque al dashboard
  • Dónde comprar
  • Archivos descargables
  • Alcance y comprobaciones de seguimiento
  • Lo que dicen los técnicos

Crédito y fuente: este caso es de Maciek Bytnar, publicado en el grupo de Facebook Console Repair Legion. Ver el post original.

Alcance del caso: esta guía resume una reparación atribuida a Maciek Bytnar. Las lecturas y el resultado descritos pertenecen a ese caso; no se presentan como una reproducción de IronModGaming ni como valores universales para cualquier revisión de Switch 2.

El problema: Switch 2 sin encendido

En el caso documentado, la consola se describe como completamente muerta: no enciende, no muestra imagen y tampoco da señales de carga al conectarle el cargador. Es el cuadro clásico de un fallo en el circuito de carga y negociación de energía del puerto USB-C: si la consola no puede negociar la tensión correcta con el cargador, no hay arranque posible.

Diagnóstico del caso: lectura de 43 Ω en CSP-CSN

Con el multímetro en escala de resistencia y la placa sin alimentación, Maciek midió a tierra el riel CSP-CSN —la línea de sensado de corriente del controlador USB-C— y obtuvo apenas 43 Ω, frente a la referencia de kiloohmios citada en la publicación del caso. Esa diferencia orientó la investigación del autor. No uses 43 Ω como umbral universal ni atribuyas una avería a ese dato aislado: compara revisión, condiciones e instrumento antes de decidir una sustitución.

⚠️ Medición con la placa sin energía: esta lectura se toma con la consola desconectada del cargador y sin la batería conectada. Medir resistencia con la placa alimentada da lecturas falsas y puede dañar el multímetro.

El controlador investigado en el caso: CP10359AT

El controlador USB-C de la Nintendo Switch 2 es el CP10359AT, el componente para el que el autor buscó una alternativa programable. La disponibilidad de repuestos cambia y debe comprobarse para el modelo y revisión concretos. La vía «directa» sería trasplantar el chip de una placa donante, pero eso no siempre es posible y deja la reparación dependiendo de la suerte.

Alternativa documentada en el caso: CYPD6228-96BZXI

CYPD6228-96BZXI de Infineon
CYPD6228-96BZXI de Infineon (encapsulado 96-VFBGA). Componente empleado como alternativa en el caso documentado. Imagen: Infineon.

La alternativa que describe el caso de Maciek es el CYPD6228-96BZXI de Infineon. El autor describe un reemplazo con programación; esto no demuestra que sea intercambiable en cualquier revisión de placa. Antes de instalarlo, contrasta encapsulado, conexiones, alimentación y firmware aplicables. La diferencia clave es que este chip es programable: cargándole el firmware adecuado, la Switch 2 lo acepta y vuelve a negociar la energía como corresponde.

💡 Tip de banco: antes de soldar el chip nuevo, verifica con el multímetro que el corto en CSP-CSN haya desaparecido al retirar el CP10359AT dañado. Si el corto persiste, el problema está en otro componente de la línea.

Sin programar no funciona: negocia 20 V en vez de 15 V

La publicación describe que sustituir físicamente el chip no bastó y que la programación fue parte del procedimiento. También recoge una prueba sin la configuración adecuada con lectura de 20 V y consumo cercano a cero, frente a los 15 V reportados después en el caso resuelto. Son observaciones de esa publicación, no una especificación universal de fábrica de todo CYPD6228.

Infineon documenta el CYPD6228-96BZXI como controlador USB-C/Power Delivery. Esa ficha describe el componente; no certifica por sí sola su compatibilidad con el CP10359AT de Nintendo. Una coincidencia de encapsulado o una medición de tensión no sustituye verificar la configuración y el funcionamiento de la consola.

Programación por SWD: CLOCK, DATA, XRES, VTARG, GND

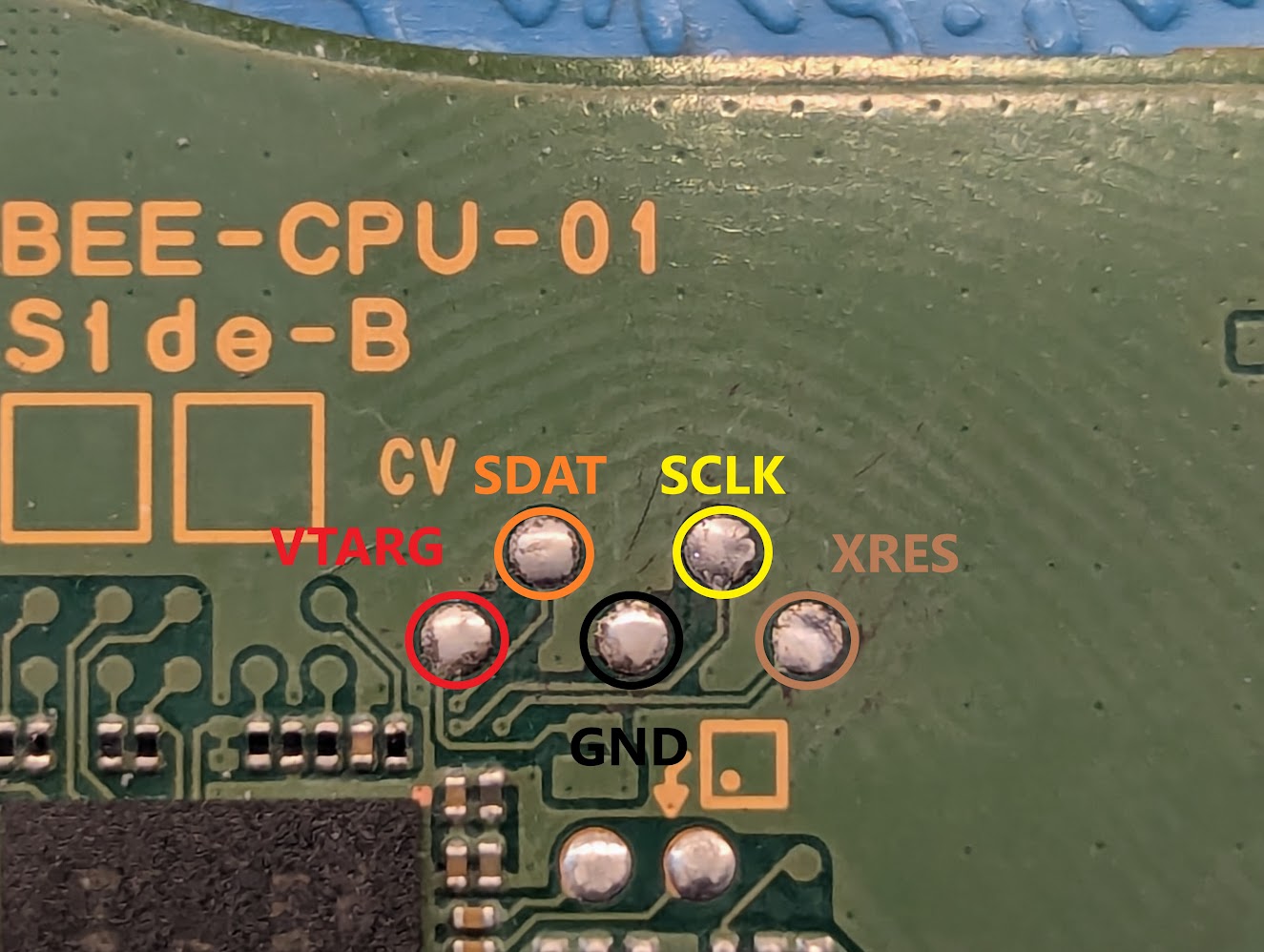

Puntos de programación SWD en la placa de Switch 2
Puntos de programación SWD en la placa de Switch 2. Foto: Maciek Bytnar.

El CYPD6228 se programa por su interfaz SWD (Serial Wire Debug) usando cinco señales:

  • CLOCK — reloj de la interfaz de depuración.
  • DATA — línea de datos bidireccional.
  • XRES — reset externo del chip.
  • VTARG — referencia de tensión del objetivo (la tensión de trabajo del chip).
  • GND — tierra común entre el programador y la placa.
⚠️ Cuidado con VTARG: verifica que la tensión de referencia coincida con la del chip antes de conectar. Una VTARG incorrecta puede dañar el controlador nuevo.

Programador utilizado: MiniProg3 de Infineon (~$135 USD)

El caso describe el uso de un MiniProg3 de Infineon para la conexión SWD. La cifra de $135 USD recogida en la publicación es orientativa e histórica; comprueba disponibilidad y precio actuales. No se presenta como el único programador que pueda funcionar ni se da por validada otra herramienta.

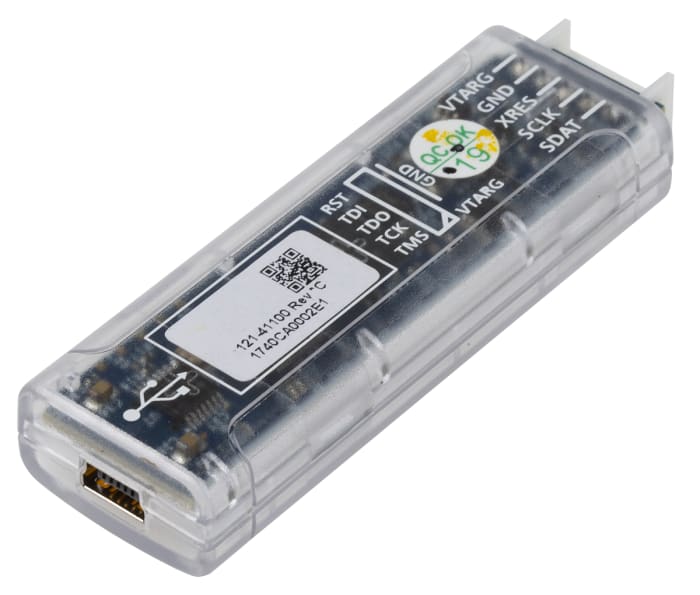

MiniProg3 de Infineon
MiniProg3 de Infineon (precio orientativo de la referencia original). Es el programador que usó Maciek para leer y grabar el firmware por SWD.

Procedimiento: leer el firmware de una placa buena y grabarlo en el CYPD6228

El procedimiento que siguió Maciek fue el siguiente:

  1. Conseguir una placa donante funcional de Switch 2.
  2. Conectar el MiniProg3 por SWD al controlador de la placa buena y leer su firmware (dump completo).
  3. Retirar el CP10359AT dañado y soldar el CYPD6228-96BZXI nuevo en la placa a reparar.
  4. Grabar el firmware leído en el chip nuevo mediante el MiniProg3.
  5. Verificar la programación y probar la consola con el cargador.
💡 Tip de banco: guarda el dump del firmware de la placa donante en un lugar seguro y etiquétalo con el modelo y la revisión de la placa. Te servirá para futuras reparaciones del mismo caso.

Resultado: 15 V, batería cargando, arranque al dashboard

Según el resultado que publica el autor, con el CYPD6228 programado el cargador negocia los 15 V correctos, la batería empieza a cargar y la consola arranca hasta el dashboard. Ese resultado describe la unidad del caso. Para cerrar otra reparación hay que documentar su propia negociación, carga, arranque y estabilidad, sin dar por hecho que repetirá el mismo comportamiento.

Dónde comprar

Buscar CYPD6228-96BZXI en AliExpress

Comprueba proveedor, referencia exacta y condiciones actuales antes de comprar. Un anuncio comercial o un precio no confirma compatibilidad con tu placa.

  • CYPD6228-96BZXI (Infineon) en DigiKey: ver en DigiKey.
  • MiniProg3 de Infineon: alrededor de $135 USD en distribuidores oficiales.
  • Adaptador offline CYPd de Alexof ($12 USD): ver en Alexof.
  • Archivos del caso: Carpeta de Drive del autor con el pinout SWD y archivos del caso.

Archivos descargables

El autor del caso comparte los archivos de la reparación en su carpeta pública de Drive: el firmware NINTENDO SWITCH 2 USBC.hex (141 KB) y la foto del pinout SWD.

  • Carpeta de Drive del autor con el pinout SWD y archivos del caso

⚠️ El firmware es cortesía del autor del caso. Úsalo bajo tu responsabilidad.

Alcance, compatibilidad y comprobaciones de seguimiento

El caso compartido no permite asegurar todos los escenarios siguientes. Al reproducirlo, registra estas comprobaciones por revisión de placa:

  1. Confirmar que el firmware leído de una placa donante funcional es intercambiable entre consolas sin ajustes por unidad.
  2. Verificar si distintas revisiones de hardware de la placa usan el mismo firmware en el controlador.
  3. Medir el consumo en reposo y durante la carga con el CYPD6228 programado frente al chip original.
  4. Probar la negociación de energía con cargadores de distintos fabricantes, no solo con el oficial.
  5. Confirmar el comportamiento con docks y accesorios USB-C de terceros.
  6. Evaluar programadores SWD alternativos compatibles con el CYPD6228 además del MiniProg3.
  7. Documentar los puntos de test accesibles en la placa para cada señal SWD (CLOCK, DATA, XRES, VTARG, GND).
  8. Hacer seguimiento a largo plazo de la consola reparada para descartar fallos intermitentes de carga.

Lo que dicen los técnicos

Resumen de los comentarios de la comunidad técnica sobre este caso:

  • Un técnico replicó el reemplazo sin programar el chip: obtuvo 20 V con ~0 A, según el comentario resumido en la publicación. Ese ensayo no valida todas las configuraciones posibles del chip.
  • Maciek respondió que utilizó el MiniProg3 soldando 5 cables directamente a la placa, y que su programador SVOD4 le daba errores.
  • Se discutieron alternativas más baratas como Raspberry Pi + OpenOCD, ST-Link o MiniProg4, pero ninguna está confirmada.
  • Varios técnicos consideran que el MiniProg3 es caro para un uso ocasional.

Qué guardar al documentar otra unidad

Registra serigrafía de placa, identificación del componente retirado y del instalado, herramienta de programación, procedencia y huella del archivo utilizado. Conserva lecturas previas y posteriores, cargador/cable usados y el resultado de carga, arranque y reconexión. No compartas archivos propios de otra unidad sin comprobar que pueden distribuirse.

Si la programación no verifica, la tensión no coincide con el estado esperado o la consola no carga correctamente, no presentes el trabajo como resuelto. Documenta el punto en que se detuvo y revisa la configuración; no repitas el mismo archivo en distintas revisiones suponiendo compatibilidad.

Créditos finales

Gracias a Maciek Bytnar por compartir este caso en el grupo Console Repair Legion de Facebook. Ver el post original.

Para continuar el diagnóstico puedes preparar un banco de microsoldadura o identificar integrados antes de buscar un repuesto. Comprueba siempre el modelo y la revisión descritos en cada guía.
